决战世界杯之巅的不只有球队,还有摄像技术

分享到:

也许你的朋友圈也被
这些低落的,紧张的、刺激的、兴奋的照片刷屏
外行看热闹,内行看门道
没法去现场欢呼,却看的比现场清楚
其实——世界杯也是顶级相机的对决

本届世界杯的转播采用了索尼“SRLive”技术,该工作流程可以同时进行4K HDR和高清SDR节目制作。全程启用了超过370台索尼摄像机,29台XVS切换台以及超过1000台监视器。

工程师最关心的问题是,
提高图像性能的神兵利器都有什么呢?
最具颠覆性的两大成像技术莫过于:
自动白平衡、自动对焦和背景模糊辅助
1 (1)

白平衡精准调节,冷(色调)暖(色调)自知

拍照过程中遇到色调偏黄或偏蓝的问题?你的相机白平衡调节好了吗?

白平衡有多种模式,白炽灯、荧光灯、晴天、闪光灯、阴天和背阴。白平衡模式不同,拍出的照片色彩也不一样,可以满足摄影师在不同场景下的拍摄需求。

自动白平衡AWB欠佳通常发生在由一种颜色主导的场景或是混合光环境(既有自然光照又有人工照明)下的场景中。因为在这类场景中需要校正光源的颜色,但却不能直接测量它。
1 (2)

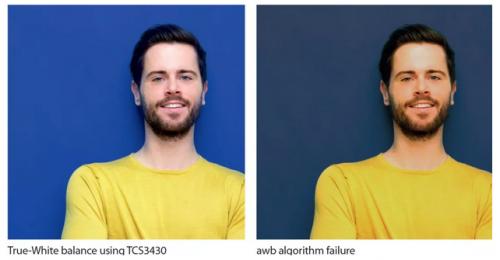

内置了ams 色彩传感器(左图)和没有内置(右图)的成像效果具有明显差异

  • 算法:ams的色彩传感器可用于摄像头的成像处理算法,有助于在环境条件不利的场景中拍摄出最佳白平衡质量的图像。
  • 性能:以ams的色彩传感器为例,ams的TCS3400 RGB+IR和TCS3430 XYZ+2IR色彩传感器放置在漫射器后面时,可感测半球形视场(与人眼相似的视场)的光,更精确地捕获来自所有环境光源的光,从而显著改善图像的白平衡性能。
额外的红外通道,用于推断光源类型

继续挖掘TCS3430的潜能,TCS3430的滤波器具有五个通道,包括X、Y、Z通道以及两个红外通道。Y通道为可见光谱中的绿光部分提供照度测量,两个红外通道则用于推断光源类型。
2 (1)

在自然光、人工光源或混合照明下工作时均能做出适当的响应,有助于执行显示管理和自动白平衡等各种功能。

自动对焦和背景模糊辅助

手机摄像头在提高对焦性能的道路上从未止步,以往的自动对焦功能通常采用集成在手机图像信号处理器中的一套数据计算方法。当取景器捕捉到最原始的图像后,这些图像数据会被当作原始资料传送至图像信号处理器中,图像信号处理器对原始数据进行分析,检查图像中毗邻像素之间的密度差异,从中挑出最好的那一帧图像即为呈现在我们眼前的照片。

而采用了ToF传感器的自动对焦系统,则是通过检测物体与相机之间的距离来进行对焦,减少了相机抓取图像帧数的数量,即使是在弱光下也能够快速清晰地抓取图像。

2 (2)

自动对焦的准确度和速度一直在提升

★ 单区1D飞行时间(ToF)传感器可用于前置摄像头自动对焦辅助,以准确快速地测量与物体的距离,从而生成快速对焦照片。
★ ams的1D ToF传感技术与3D传感系统一起使用时,能够支持精确的对象测距,以确保摄像头算法对背景模糊或替代效果进行优化。
